A földelés az egyik legfontosabb biztonsági elem az elektromos rendszerekben, amelynek célja az áramütés elleni védelem, a túlfeszültségek elvezetése és a berendezések stabil működésének biztosítása. Legyen szó családi házról, társasházról, ipari létesítményről vagy közintézményről, a megfelelően kialakított földelési rendszer elengedhetetlen a biztonságos villamos hálózathoz.
Miért fontos a földelés?
A földelés lényege, hogy az elektromos rendszer egyes részeit összekapcsoljuk a földdel, így ha meghibásodás történik – például szigetelési hiba vagy zárlat –, az áram biztonságosan elvezethető a talajba. Ez megakadályozza, hogy a feszültség veszélyes szintre emelkedjen a berendezéseken vagy a szerelvényeken, és csökkenti az áramütés kockázatát.
A földelés emellett:
- stabil referenciafeszültséget biztosít az elektromos rendszer számára
- segít a túlfeszültségek elvezetésében (pl. villámcsapás esetén)
- lehetővé teszi a védelmi eszközök (pl. FI-relé, kismegszakító) hatékony működését
- hozzájárul az elektromos berendezések hosszú távú megbízhatóságához
A földelés típusai
Az épületvillamosságban többféle földelési megoldás létezik, attól függően, hogy milyen rendszerben dolgozunk:
- Védőföldelés (PE) – az érintésvédelmi rendszer része, amely a fémházas berendezéseket köti össze a földdel
- Üzemi földelés – az elektromos rendszer működéséhez szükséges referenciafeszültség biztosítására szolgál
- Villámvédelmi földelés – a villámhárító rendszer része, amely a villám energiáját vezeti le a talajba
- Közös földelés – amikor a különböző földelési rendszerek össze vannak hangolva, és egy közös földelőpontba futnak
Hogyan történik a földelés kivitelezése?
A földelés kivitelezése során a villanyszerelő földelő vezetékeket, földelő szondákat és csatlakozókat alkalmaz. A leggyakoribb megoldás a földelő szonda (vagy földelő pálca) leütése a talajba, amelyet réz vagy horganyzott acél vezetékekkel kötnek össze az elektromos rendszerrel.
A kivitelezés fő lépései:
- Helyszíni felmérés – a talaj típusa, nedvességtartalma és vezetőképessége alapján
- Földelő szonda telepítése – megfelelő mélységbe és távolságra
- Földelő vezeték bekötése – szabványos keresztmetszettel és szigeteléssel
- Csatlakozás a biztosítéktáblához vagy elosztószekrényhez
- Mérés és ellenőrzés – földelési ellenállás vizsgálata, jegyzőkönyv készítése
A földelés hatékonyságát rendszeresen ellenőrizni kell, különösen ipari környezetben vagy nagy teljesítményű berendezések esetén.
Szabványok és előírások
Magyarországon a földelésre vonatkozó szabványokat az MSZ HD 60364 sorozat és az MSZ EN 62305 villámvédelmi szabvány határozza meg. A kivitelezés során figyelembe kell venni az érintésvédelmi előírásokat, a vezetékek keresztmetszetét, a csatlakozások minőségét és a földelési ellenállás határértékeit.
Összegzés
A földelés nem látványos, de létfontosságú része az elektromos rendszernek. A szakszerűen kialakított földelés megvédi az embereket, a berendezéseket és az épületet az áramütéstől, túlfeszültségtől és villámcsapástól. Legyen szó új építésről, felújításról vagy rendszeres karbantartásról, a földelésre mindig kiemelt figyelmet kell fordítani.
Villanyszerelőként Nagytarcsa, Kistarcsa, Budapest és Pest megye területén segítünk a földelési rendszer felmérésében, kiépítésében és ellenőrzésében – korrekt árakkal, gyors kiszállással és garanciával.
Ajánlott irodalom a témában:
Villanyszerelés családi házban – biztonságos hálózat
Épületvillamosság – szakszerű tervezés és kivitelezés
Biztosítéktábla csere – gyors és biztonságos megoldás

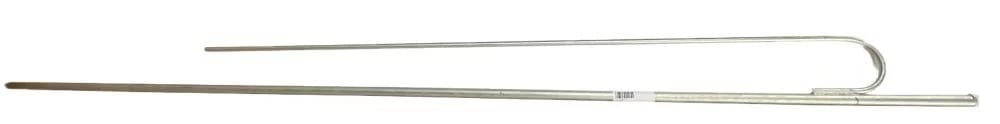

Földelő szonda

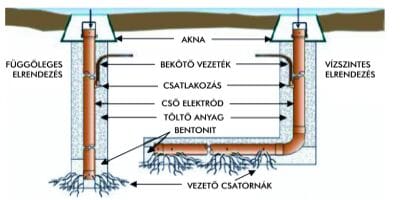

Érintésvédelem kialakítása szabványos földeléssel
