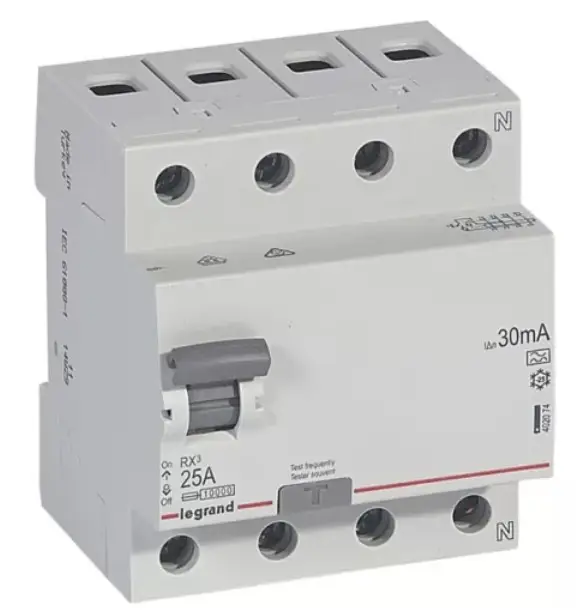

Az áramvédő kapcsoló – közismertebb nevén FI-relé vagy RCD – egy olyan biztonsági eszköz, amely az elektromos hálózatban fellépő szivárgó áramot érzékeli, és azonnal megszakítja az áramellátást. Ez akkor történik, ha például valaki megérinti a feszültség alatt álló vezetéket, vagy ha egy készülék földzárlatos lesz. A készülék működése az áramegyensúly elvén alapul: ha a fázisvezetőn befolyó áram nem egyezik meg a nullavezetőn visszafolyó árammal, akkor a relé lekapcsol.
Az ÁVK célja az emberi élet védelme. A 30 mA érzékenységű FI-relé például már olyan kis áramkülönbségre reagál, amely áramütést okozhat, de még nem feltétlenül halálos. A gyors lekapcsolás (20–40 ms) minimalizálja a behatási időt, így csökkenti a sérülés esélyét.
⚙️ Hogyan működik az ÁVK?
A FI-relé folyamatosan figyeli a fázis és nulla vezetők közötti áramkülönbséget. Ha a különbség meghaladja az előre beállított értéket (pl. 30 mA), akkor a készülék mechanikusan lekapcsolja az áramkört. A működés alapja a kölcsönös indukció: a vezetékek körül elhelyezett vasmag érzékeli az árameltérést, és jelet küld a relének, amely megszakítja az áramellátást.
🔍 ÁVK típusok összehasonlítása
| Típus | Jellemző | Alkalmazás |
|---|---|---|
| AC típus | Csak váltakozó áramra reagál | Alapértelmezett, de korlátozott |
| A típus | Váltakozó és pulzáló egyenáramra is reagál | Modern háztartási gépekhez (pl. mosógép, indukciós főzőlap) |
| F típus | Frekvenciaváltós eszközökhöz optimalizált | Hőszivattyúk, inverteres klímák |
| B típus | Teljes egyenáram érzékelés | Napelem rendszerek, ipari gépek |
A legtöbb lakossági alkalmazásban az A típus ajánlott, mivel a modern készülékek pulzáló DC áramot is generálhatnak. Az AC típus már elavultnak számít, míg a B típus inkább ipari környezetben szükséges.
🛠️ Telepítés és karbantartás
Az ÁVK beépítése nemcsak ajánlott, hanem az új építésű ingatlanokban kötelező. A karbantartás során rendszeres tesztelés szükséges: a relén található „T” gomb megnyomásával ellenőrizhető a működés. Ha nem kapcsol le, az eszközt cserélni kell.
❓ Gyakran Ismételt Kérdések az ÁVK-ról (áramvédő-kapcsoló vagy FI-relé)
Az ÁVK (áramvédő-kapcsoló, más néven FI-relé) egy biztonsági eszköz, amely szivárgó áram esetén automatikusan lekapcsolja az áramellátást. Ez segít megelőzni az áramütést és az elektromos tüzeket.
AC típus: csak váltakozó áramra reagál
A típus: váltakozó és pulzáló egyenáramra is – a legtöbb esetben ez kerül telepítésre
F típus: frekvenciaváltós eszközökhöz (pl. inverteres klíma)
B típus: teljes egyenáram érzékelés, ipari vagy napelemes rendszerekhez
A legtöbb háztartásban az A típusú FI-relé a legbiztonságosabb választás, mivel a modern készülékek pulzáló DC áramot is generálhatnak.
A relén található „T” gomb megnyomásával szimulálható szivárgó áram. Ha a relé nem kapcsol le, akkor hibás, és cserélni kell. – Havonta ellenőrizendő!
Új építésű ingatlanokban kötelező, régi hálózatok esetén erősen ajánlott. A biztosítéktábla korszerűsítésekor mindig javasolt FI-relé beépítése.
Lakossági célra a 30 mA érzékenységű FI-relé az ajánlott, mivel ez már elegendő az áramütés elleni védelemhez.
Általában a főág előtt vagy a csoportos áramkörök élén, a kismegszakítók mellett. Fontos, hogy könnyen hozzáférhető legyen.
