A biztonságos elektromos rendszer egyik legfontosabb eleme a megfelelően kialakított földelés. Legyen szó új építésű ingatlanról vagy régi hálózat felújításáról, a földelő szonda telepítése és bekötése elengedhetetlen a személyi és vagyonbiztonság szempontjából. Ebben a cikkben bemutatjuk a védőföldelés kiépítésének lépéseit, a földelő szonda típusait, és gyakorlati tanácsokat adunk a kivitelezéshez.
Mi az a földelő szonda és mire szolgál?
A földelő szonda egy fémes vezető, amelyet a talajba juttatva biztosítjuk az elektromos rendszer földelését. Célja, hogy veszélyes feszültség esetén elvezesse az áramot a földbe, így megvédve az embereket és berendezéseket.
A leggyakoribb típusok:
- Rúdföldelő: tüzihorganyzott vagy rozsdamentes acélból
- Keresztföldelő: több szonda összekötve köracél leágazással
- Vizsgáló összekötés: ellenőrzéshez és méréshez szükséges csatlakozási pont
📍 Földelés kialakítása lépésről lépésre
- Talajvizsgálat: A földelés hatékonysága függ a talaj vezetőképességétől
- Szonda leütése: Kézi vagy gépi módszerrel, legalább 2 méter mélyre
- Köracél leágazás: A szondát összekötjük a védővezető rendszerrel
- Vizsgáló összekötés beépítése: Ellenőrizhetővé tesszük a földelést
- Mérés és dokumentálás: Ellenállásérték, szabvány szerinti megfelelés
🧪 Gyakorlati tapasztalatok Nagytarcsáról

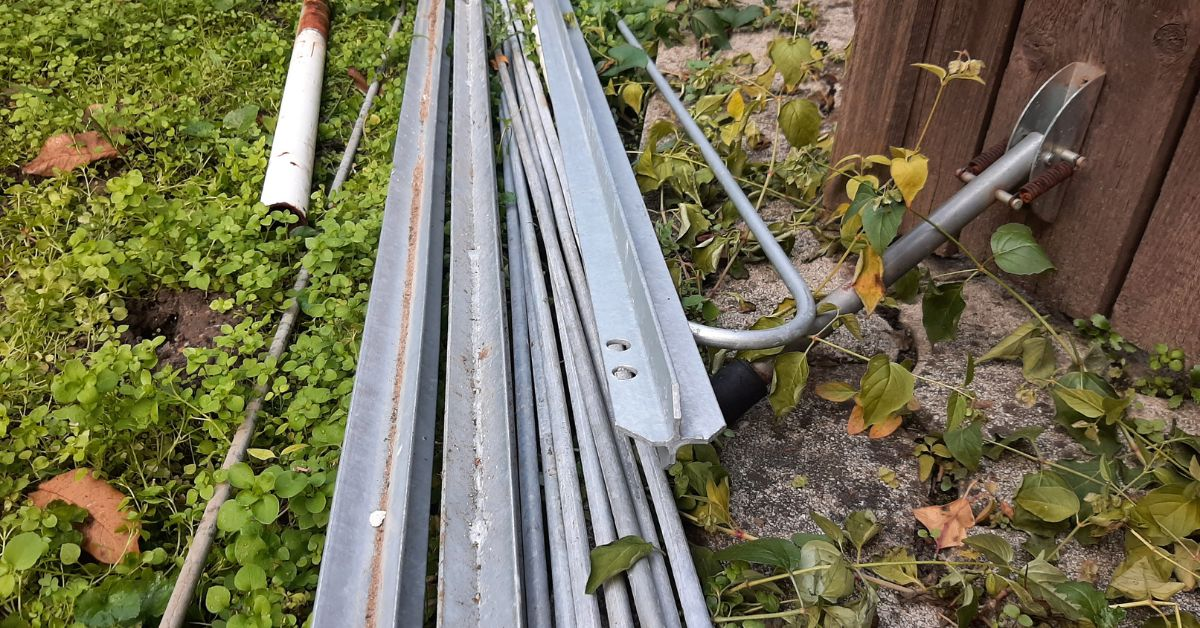

A helyi talajviszonyok miatt rúdföldelő szondák használata javasolt, tüzihorganyzott kivitelben. A védőföldelés kiépítése gyakran a villanyóra közelében történik, ahol a köracél leágazás könnyen hozzáférhető. A vizsgáló összekötés lehetővé teszi a későbbi ellenőrzést, ami különösen fontos audit vagy EPH jegyzőkönyv esetén.
ható szonda, attól függően, milyen mélység és talajviszonyok állnak rendelkezésre.
EPH rendszer – egyenpotenciálra hozás szerepe
Az EPH (Equipotential Bonding) célja, hogy az épületben található fémes részek között ne alakuljon ki veszélyes potenciálkülönbség. Ez különösen fontos:
- Fürdőszobákban, ahol víz és elektromosság találkozik
- Gázcsövek, fűtéscsövek, fémszerkezetek esetén
- Villanyóra környezetében
Az EPH rendszer kiépítése során minden fémes elemet összekötünk a védőföldeléssel, így elkerülhető az áramütés még akkor is, ha két különböző potenciálú pontot egyszerre érint valaki.
📋 GYIK – Földelő szonda, védőföldelés és EPH rendszer
Új építésű ingatlanoknál, mérőhely kialakításakor, vagy ha nincs megfelelő földelési ellenállás.
Megvédi az embereket az áramütéstől, zárlattól és elektromos tűztől. Elengedhetetlen az érintésvédelemhez.
Az EPH (egyenpotenciálra hozás) célja, hogy ne legyen veszélyes feszültségkülönbség fémes szerkezetek között. Fürdőszobákban, gázcsöveknél, fémszerkezeteknél kötelező.
Tűzihorganyzott rúdföldelők, köracél vezetők, Legrand és Schneider Electric védelmi eszközök.
Általában legalább 3 méter mélyre fagyhatártól, de a talaj típusa befolyásolhatja, így több földelő szonda leütése is szükséges lehet, mely méréssel igazolható.
Egy ellenőrző pont, ahol mérhető a földelés hatékonysága.
